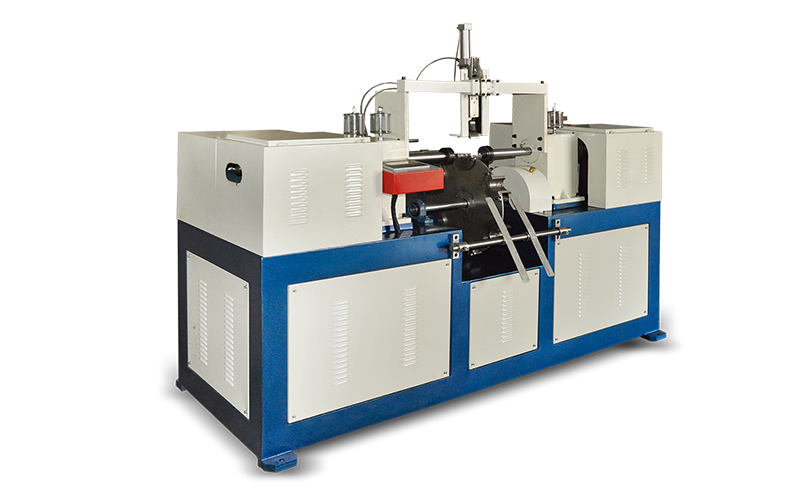

產品用途：
用于紙管的端頭彎頭和倒角磨削，如DTY、POY等化纖紙管進行后加工整理，BOPP薄膜紙管的端頭磨削和包裝紙罐的彎頭、擴口加工。
產品特點：
1、主軸采用凸輪進給，變頻無極調速。采用電子分割盤送料，自動進出管簡潔實用。
2、主軸采用變頻調速（限CI機型）。多功能，集內上油、磨頭、彎頭于一體。
3、高速加工，最快每分鐘可達45只以上，是一般氣動送料的兩倍。
4、采用PLC控制和人機界面操作。
主要技術參數
技術參數 規格尺寸 傳動系統 控制系統 配備裝置 附送配件
最大加工長度
500mm
最小加工長度
50mm
最大加工直徑
120mm
最小加工直徑
30mm
生產速度
10-45只/分鐘
給進方式
凸輪給進
凸輪調速控制
變頻器
操作人數
1-2人
氣壓
0.2－0.6MPa
總功率
7.4kw
輸入電源
380V三相四線
主機尺寸：長×寬×高
2300mm×1400mm×1500mm
占地面積：長×寬
3500mm×2500mm
總質量
1500KG
主機功率
2.2KW×2
主軸轉速
800r/min
凸輪電機功率
1.5KW
凸輪轉速
0-60r/min
分割輪電機功率
1.5KW
減速機型號
WPO120型，杭州嘉誠
軸承
哈爾濱產品
PLC控制器
Xinje
人機界面
Xinje
凸輪變頻器
1.5KW 安川
主軸變頻器
5.5KW 安川
執行器件(接觸器等)
中國正泰產品
信號元件
日本歐姆龍產品
氣動元件
臺灣亞德客產品
1、自動進出管
2、分割輪分割位可設定4、5、6、8位
3、彎頭管自動涂抹潤滑油裝置
4、凸輪油浴裝置
5、計數功能
模具
1套
應用工具
1套
